BRG6803 kosketukseton dynaaminen vääntömomenttianturi
Johdanto
Kosketukseton dynaaminen vääntömomenttianturi on yrityksemme kehittämä uusi tuote, joka perustuu jännityssillan erikoistekniikkaan. Tämä anturi on kosketukseton tarkkuusmittauslaite, jota käytetään mittaamaan erilaisia vääntömomentteja ja nopeuksia. Se käyttää kosketuksetonta, pienikokoista rakennetta kulumisen estämiseksi, ja sen etuna on korkea tarkkuus, vakaa ja luotettava suorituskyky. Kosketuksettoman dynaamisen momenttianturin kaksi päätä on yhdistetty kiilauralla, joka soveltuu pitkäaikaisiin suuriin pyörimisolosuhteisiin.
Ominaisuudet ja sovellukset
1. Kosketukseton dynaaminen vääntömomenttimuunnin soveltuu erilaisiin nopeisiin ja pitkäaikaisiin vääntömomentin mittaustilaisuuksiin.
2. Molemmat päät on yhdistetty painikkeilla, ja maksiminopeus voi olla 8000 rpm.
Kosketuksettomat dynaamiset vääntömomenttianturit ovat antureita, jotka mittaavat vääntömomenttia kosketuksettomalla periaatteella. Kosketuksettomilla vääntömomenttiantureilla on seuraavat edut verrattuna kosketusmomenttiantureihin:
- Niiden ei tarvitse koskettaa mitattavaa esinettä, joten ne eivät vahingoita tai kuluta mitattavaa kohdetta.
- Ne ovat iskunkestäviä ja tärinänkestäviä ja sopivat ankariin ympäristöihin.
- Niillä on korkea tarkkuus ja nopea vastenopeus.
- Niillä on laaja mittausalue, jopa kymmeniä tuhansia newtoneja.
- Ne on helppo asentaa ja niitä voidaan käyttää erilaisissa sovelluksissa.
Tekniset parametrit
Indeksin nimi | Tekninen indeksi |
Alue | 50, 100-500Nm, 1-50KNm |
Virtalähde | ±15 V DC (soveltuva taajuussignaalilähtö), 24 V DC (soveltuva jännite- tai virtasignaalilähtö) |
Vääntömomentin signaali | 5-15Khz (amplitudi 12V, nollapiste 10kHz), 4-20mA, 1-5V, 0-10V (valinnainen) |
pyörimisalue | 0-1000, 3000, 6000, 8000 |
Nopeussignaali | Vakiotuotteessa ei ole mittausnopeutta, jos se on mittausnopeuden kanssa, ilmoita tilauksen yhteydessä |
Tarkkuus | ±{{0}},1 %FS, ±0,25 %, ±0,5 % |
Vuotuinen vakaus | 0,25 %/vuosi |
Eristysvastus | Suurempi tai yhtä suuri kuin 2000MΩ (100VDC) |
Työskentelylämpötila | -20-70 tutkinto (voi olla -20-120 astetta) |
Suhteellinen kosteus | 0-90%RH |
Ylikuormituskapasiteetti | 150% |
Taajuusvaste | 1 ms |

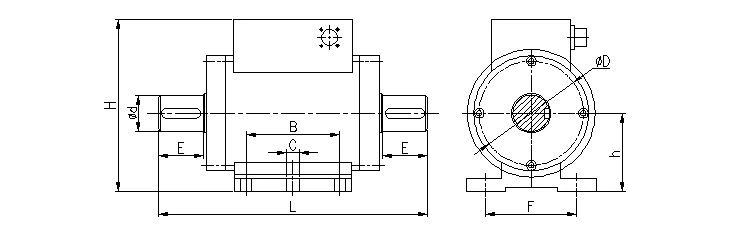

Mitat (mm)
Vinkkien käyttö:
1: Taivutusmomentin sattuessa vääntömomenttianturi ja laitteen pohja tulee kiinnittää joustavasti, jotta ne voivat heilahtaa.
2: Tärinätilanteessa virtalähde ja kuormalaitteet on kiinnitettävä kunnolla.
3: Varmista oikeantyyppinen sähköliitäntä.
4: Ota meihin nopeasti yhteyttä, jos sinulla on käytössä ongelmia.
Sovellus
Kosketuksettomien dynaamisten vääntömomenttianturien sovellusalue on erittäin laaja, sisältäen pääasiassa seuraavat alueet:
- Mekaanisten laitteiden automaattinen ohjaus: Kosketusttomia dynaamisia vääntömomenttiantureita voidaan käyttää mekaanisten laitteiden, kuten puristimien, työstökoneiden ja pakkauskoneiden liiketilan mittaamiseen.
- Teollinen mittaus: Kontaktittomia dynaamisia vääntömomenttiantureita voidaan käyttää teollisuustuotannon eri parametrien, kuten nesteen pinnan, paineen ja virtausnopeuden mittaamiseen.
- Ympäristön seuranta: Kosketusttomia dynaamisia vääntömomenttiantureita voidaan käyttää mittaamaan ympäristöparametreja, kuten lämpötilaa, kosteutta ja tuulen nopeutta.
- Lääketieteellinen diagnoosi: Kontaktittomia dynaamisia vääntömomenttiantureita voidaan käyttää mittaamaan ihmisen liikeparametreja, kuten sykettä, verenpainetta ja hengitystä.
