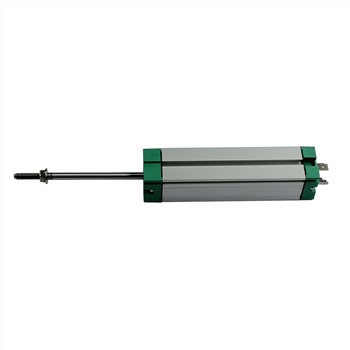

LWH-mittauslineaarinen anturi

LWH-mittauslineaarimuuntimet johtavalla muovielementillä on suunniteltu siirtymän tai pituuden mittaukseen ja niitä on saatavana eri iskunpituuksilla aina 75-1250 mm asti.

Lähetä kysely

Kuvaus

LWH-mittauslineaarinen anturi

LWH Measurement Linear Transducer on valmistettu korkealaatuisesta ruostumattomasta teräksestä, sen etuna on sujuva toiminta ja pitkä käyttöikä. Anturi käyttää kaksinkertaista trimmaustekniikkaa paremman lineaarisuuden ja vakaan lähtösignaalin varmistamiseksi. Sillä on erinomainen lineaarisuus ja korkea resoluutio, joka on suurempi kuin 0,01 mm, ja se voi lähettää erilaisia signaaleja, kuten 4-20mA, 0-5v, 0-10V ja vastus. IP65-suojausluokan ansiosta anturi kestää erilaisia ulkoisia häiriöitä, joten se sopii erinomaisesti käytettäväksi teollisuusympäristöissä.

details 1

Ominaisuudet:

1. Pitkä käyttöikä: yli viisikymmentä miljoonaa kertaa

2. Erinomainen lineaarinen

3. Korkea resoluutio. Enemmän kuin 0,01 mm

4. Erilaiset signaalilähdöt 4-20mA, 0-5v,0-10V ja vastus

5. Suojausluokka: IP65

details2

Tekniset tiedot

Iskun mittaus	50-1250mm
Lineaarisuus	±0.05%
Toistettu	<0.01mm
Resoluutio	Ääretön
Resistanssi	2KΩ/5KΩ
Resoluution toleranssi	±20%
Kuormituskestävyys	>100KΩ
Salli virtalähteen jännite	28V
Siirtymänopeus	<3m/s
Kuoren materiaalit	Anodisoitu alumiini
Tangon materiaalit	Ruostumaton teräs
Tangon halkaisija	Φ18mm
Mekaaninen kiinnitys	Säädettävä
IP-TUTKINTO	IP65
Työskentelylämpötila	-40 astetta -80 astetta

data sheet

Mitat / rakenne

structure

Sovellus

LWH-mittauslineaarianturi soveltuu mekaanisten laitteiden sijainnin havaitsemiseen.

product-800-600

product-800-597

Työpaja:

workshop1

Pakkaustiedot:

♦ Vakiopaketti: paperiputki,

♦ Putken mitat: 550 mm x 55 mm x 55 mm

♦ Pakkausmenetelmät: kukin kääritään polykalvoon ja sitten paperiputkeen

pachage

Rahti tiedot:

♦ Lentorahti nopealla toimitusajalla, kuten DHL, FedEx IP, UPS jne; noin 2-7 työpäivää

♦ Erikoislinja taloudellisilla kustannuksilla, kuten ARAMEX, FedEx IE, UPS Expedited jne; noin 4-9 työpäivää

♦ Merikuljetukset halvalla rahdilla; noin 45 päivää

delivery

UKK

K: Voimmeko käyttää omaa logoamme?

V: Kyllä, voimme tulostaa yksityisen logosi pyynnöstäsi.

K: Kuinka pitkä toimitusaikasi on?

V: Yleinen toimitusaika on 7-15 päivää tilausvahvistuksen vastaanottamisesta. Anther, jos meillä on tuotteita varastossa, se kestää vain 1-2 päivää.

K: Mitä lineaarinen asentoanturi mittaa?

V: Lineaariset muuntimet käyttävät kohteeseen tai laitteeseen kiinnitettyä johtoa siirtymä-, liikenopeus- ja kiihtyvyystietojen saamiseksi. Näitä tietoja käytetään sitten lujuuden ja tehon arvioimiseen, kun kuorman ja/tai kohteen massa otetaan huomioon.

K: Mihin lineaarisia asentoantureita käytetään?

V: Lineaarinen asentoanturi on laite, jota käytetään liikkeen havaitsemiseen lineaarisessa liikkeessä, jonka jälkeen anturi muuntaa liikkeen prosessoitaviksi sopiviksi lähtösignaaleiksi, lähtösignaalien muoto vaihtelee liitäntävaatimuksista ja sovelluksesta riippuen.

K: Mitkä ovat asentotunnistimen edut ja haitat?

V: Vaikka resistiivisillä potentiometrin asentoantureilla on monia etuja: alhainen hinta, alhainen teknologia, helppokäyttöisyys jne., asentoanturina niillä on myös monia haittoja: liikkuvien osien aiheuttama kuluminen, alhainen tarkkuus, alhainen toistettavuus ja rajoitettu taajuusvaste.

K: Miksi lineaarisuus on tärkeää antureissa?

V: Lineaarisuus on mittausten johdonmukaisuuden indikaattori koko mittausalueella. Yleensä se on hyvä ilmaisin anturin suorituskyvystä, mutta yksinään se voi olla harhaanjohtava indikaattori. Yksinkertaisesti sanottuna lineaarisuus kertoo, kuinka hyvin instrumenttimittaus vastaa todellisuutta.
